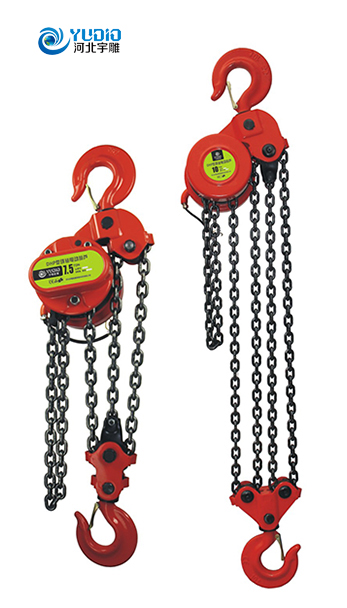

一、特點
環鏈電動葫蘆是一種實用型起重工具，它具有體積小、重量輕、節能、高效、安全可 ，使用操作方便等特點。
二、用途
廣泛用于工廠、礦山、橋梁、建筑等施工場所的物料裝卸、設備安裝等。尤其適用于高 _筑施工和焊接油罐做群吊用。
三、使用方法
1、 將葫蘆垂直懸掛。
2、 檢查鏈條有無扭轉、打結、堆積等不良現象。起重鏈必須垂直懸掛理順，起重鏈與下鉤 不得錯扭翻轉，起重鏈輪和導輪與起重鏈應正確嚙合，否則將卡壞起重鏈輪，導輪和起 重鏈條，使提升機不能正常工作。
3、 向減速器內注人二硫化鉬潤滑脂l00g左右。
4、接上電源，地線接地，正反轉動各一次，檢查是否動轉靈活。
5、檢査上下吊鉤是否掛牢，然后開始作業。
四、使用規則
1、 嚴禁超載使用。
2、 禁止斜拉、平拉，起吊時嚴禁人員在重物下或附近行走、停留。
3、 工作中發現葫蘆不轉動或有異常響聲時應立即停機，然后卸載檢查。
4、 頻繁使用，每周加油一次，斷續使用，每月加油一次。
5、 嚴禁碰撞、敲打提升機，存放處應干燥、通風。
6、 本產品檢修應由專*人員進行，應在具有一定機電知識的專*人員指導下操作，使用 前應認真閱讀產品使用說明書。
7、 使用前必須檢查電源是否符合要求，且按電工規范操作，檢查正確無誤后方可運行。
8、 電機工作制式為S4(斷續），使用時應防止電機因連續工作時間過長或制動次數頻繁 而燒壞，確保每次工作期間電機持續運行率不得大于40%，制動頻率不得大于4次/分鐘。
9、 使用前必須檢查制動是否可靠，定期檢查各零部件是否正常，應無松動、漏油等現象。
10、 試運行檢查鏈輪與鏈條是否嚙合正常，不允許有堆鏈現象。
11、 起吊運行過程中隨時觀察有無卡鏈；收、放鏈時不允許超極限位置；不允許起重鏈條 掛在其他物體上，以免產生過載。
12、 本產品不能隨意拆卸，如需要換鏈或拆卸維修，須由專*人員指導進行。
13、 本產品在群組同時使用時，必須配置本公司生產的專用電控柜，以免影響其速度的同 步性，并由專人設計、安裝、操作。吊掛完成，應空載試運行，檢查各連接件、起重 鏈、吊鉤等有無異常，提升前應調整起重鏈條長度，使每臺產品起重鏈條的張緊程度 一致。提升時應有專人觀察每臺產品，查看是否與其他物體碰擋、是否有異常聲音或 卡鏈，發現異常應立即停機檢查，排除故障后方可繼續使用。
DHP型環鏈電動葫蘆性能參數表：
| 型 號 | DHP5T | DHP7.5T | DHP10T | DHP20T | DHP30T | |
| 額定載荷 | 5 | 7.5 | 10 | 20 | 30 | |
| 試驗載荷(Gn) | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | |
| 電機功率(kw> | 0.5 | 0.5 | 0.5 | 0.5 | 0.75 | |
| 開關類型 | ||||||
| 電源電壓 | 380v 50Hz | |||||
| 提升速度(m/min) | 0.09 | 0.18 | 0.12 | 0.09 | 0.09 | 0.06 |
| 兩鉤間小距離 | 200 | 600 | 660 | 730 | 1040 | 1480 |
| 起重鏈條行數 | 2 | 3 | 4 | 8 | 12 | |
| 標準提升高度 | ||||||
| 起重鏈圓鋼直徑 | 10 | 10 | 10 | 10 | 10 | |
| 凈 重 | 58 | 70 | 95 | 195 | 285 | |
| 裝箱毛重 | 69 | 80 | 108 | 225 | 325 | |
| 裝箱尺寸(長x寬x高)cm | 56x40x40 | 50x42x39 | 61x48x48 | 70x60x44 | 95x81x53 | |
| 起重高度每增加1米增加重量 | 4.4 | 6.6 | 8.8 | 17.6 | 25.2 | |
DHY型環鏈電動葫蘆性能參數表:
| 型號 | DHY1T | DHY1.5T | DHY2T | DHY3T | DHY5T | DHY10T | DHY20T |
| 額定載荷 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 |
| 試驗載荷(Gn) | 1.5 | 1.5 | 1.5 | 1.5 | 1.25 | 1.25 | 1.25 |
| 電機功率 | 0.3 | 0.3 | 0.3 | 0.75 | 0.75 | 0.75 | 0.75 |
| 開關類型 | 防雨型直控開關 | ||||||
| 電源電壓 | 380v 50Hz | ||||||
| 提升速度_丨門） | 2 | 2 | 2 | 1 | 1 | 0.46 | 0.46 |
| 兩鉤間小距離 | 270 | 350 | 380 | 470 | 600 | 700 | 1000 |
| 起重鏈條行數 | 1 | 1 | 2 | 2 | 2 | 4 | 8 |
| 標準提升高度 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 起重鏈圓鋼直徑 | 6 | 8 | 6 | 8 | 10 | 10 | 10 |
| 凈 重(kg> | 26 | 32 | 30 | 37 | 54 | 88 | 195 |
| 裝箱毛重 | 28 | 34 | 32 | 42 | 66 | 102 | 235 |
| 裝箱尺寸(長X寬X高)cm ' | 33x34x34 | 33x34x34 | 33x34x34 | 33x34x34 | 43x36x43 | 50x50x43 | 72x72x8E |
| 起重高度每增加1米增加重量 | 0.835 | 1.46 | 1.67 | 2.92 | 4.52 | 9.04 | 18.08 |
DHP型環鏈電動提升機零部件表:
| 1 | 罩殼組件 | 罩殼罩殼螺釘彈墊螺母 |
| 2 | 上吊鉤組件 | 上吊鉤卡索板 |
| 3 | 橫梁組件 | 橫梁游輪滾針 |
| 4 | 上游輪組件 | 上游輪軸游輪擋圈 |
| 5 | 橫銷組件 | 橫銷開□銷 |
| 6 | 機體組件 | 見下圖 |
| 7 | 長軸組件 | 五齒長軸平鍵擋圈 |
| 8 | 下吊鉤組件 | 下吊鉤卡索板鋼球下構架吊鏈板游輪游輪軸擋圈滾針 |
| 9 | 起重鏈條 | 起重鏈條 |
| 10 | 箱體組件 | 箱體內齒圈0形密封圈緊定螺釘 |
| 11 | 行星架組件 | 行星架銷軸平墊開□銷 |
| 12 | 行星輪 | 行星輪 |
| 13 | 電機組件 | 電機太陽輪平鍵擋圈 |
機體零件圖：
| 1 | 外墻板 | 10 | 軸承外圈 |
| 2 | 花鍵孔齒輪 | 11 | 滾柱 |
| 3 | 片齒輪 | 12 | 擋板銷 |
| 4 | 四齒短軸 | 13 | 擋板 |
| 5 | 滾柱 | 14 | 彈簧擋圈 |
| 6 | 右墻板 | 15 | 支撐桿甲 |
| 7 | 支撐桿乙 | 16 | 導輪 |
| 8 | 起重鏈輪 | 17 | 鋼套 |
| 9 | 左墻板 |
五、維護方法
1、 產品使用完畢后，應保持清潔，防止受潮、腐蝕；
2、 每年應由熟悉產品結構者用煤油清洗機件，在齒輪與軸承部分加黃油潤滑、
減速器內更換鋰基潤滑脂，嚴禁不懂本機性能結構者隨意拆裝；
3、 提升機機體拆開時，若減速器為行星齒輪減速機，應從電機端依序拆開，若減速器 為擺線針輪減速器，應使左墻板與減速器首先分開，然后依序拆開；
4、 當電動機制動器沒有動作或制動失靈需調整制動器部件時，可以只拆電機與右墻板 聯接螺栓，從而拆開電機殼；
5、 擺線輪在裝配時，應使上下兩只擺線輪上的“0”字標記安裝在方向相反的同一直線 上，片齒輪在裝配時，應使兩只片齒“0”字標記安裝在同一直線上；
6、 每次檢修中，如發現零部件磨損或變形損壞，尤其是吊鉤及其銷軸、起重鏈條、制動 摩擦片等，應及時更換；
7、 產品在檢修完成后，應進行空載和負載試驗，確認正常后方可使用。
六、故障排除
鏈條跳鏈不能提升貨物，因鏈條外扭造成導輪損壞，重新更換導輪; 電機故障請參照電機說明附表電機故障排除。
YHPE盤式制動電機說明
一、概述
三相盤式制動異步電動機是全封閉、自冷式，定轉子為圓盤狀的軸向磁場新型電動機，其轉 子上裝有圓盤形制動環，故軸向尺寸短，是Y系列同類產品軸向長度的0.5倍，具體結構可見后圖。
電動機通電后，定子中產生旋轉磁場，在轉子導條中感應電流，兩者相互作用而產生電磁轉 矩；同時，由定子產生的電磁吸力將轉子吸引，使轉子的制動環與靜止的機殼摩擦面脫離，轉子 產生旋轉運動。斷電后，在制動彈簧的壓力下，轉子的制動環與機殼摩擦產生摩擦力矩，使轉子 瞬時剎停。
二、特點
該電機具有通電正常運行和斷電瞬時剎停的功能，技術性能先進，結構新穎，軸向尺寸短、 制動力矩大、制動迅速、定位準確、軸無竄動；并且使用方便，維護簡單。
三、用途
YHPE系列環鏈電動葫蘆用盤式制動電機和YAPE系列起重專用盤式制動電機，有較大的起動 轉矩倍數和制動力矩，制動安全可靠，適用于物料的提升，工作制為S4 (斷續）。
四、使用條件及注意事項
1、 使用的電源電壓、頻率須符合電機銘牌上的規定。在額定頻率下，電源電壓不得低于額定值 的90%，否則電機不能帶動額定負載運行。
2、 功率小于600W的電機溫升限值為85K;工作制S2，S4的電機溫升值允許高于規定值10K;滾動 軸承允許溫度95T。當環境溫度超過40T,或海拔高度超過1000m時，應降低電動機功率使用, 否則電機過熱損壞。
3、 盤式電機有為S1S2和S4三種工作制，該電機所配驅動部件的工作定額須符合電機銘牌上的規 定，制動頻率不大于4次/分，否則應特殊設計。
4、 電機不準暴曬雨淋；露天使用應加防護罩；用于空氣相對濕度不大于90%，周圍無爆炸、腐蝕 介質的場所。
5、 電機應置于干燥及無有害氣體的場所，嚴禁與其它酸、堿性化學物品存放。運輸過程中須保證 電機不受碰撞、不受雨淋、不得與有害化學物品混裝。
6、 裝有離合器的電機，在不通電的情況下，可旋轉離合器手柄使制動解除，便于主機的調整及安 裝；主機安裝或調整完畢，恢復手柄制動位置，否則不能起到制動作用。
7、 通過設在軸向推力軸承與彈簧之間的墊片，可調整定、轉子之間的氣隙。該氣隙在出廠時已調 整合理，在檢查中一般不允許變動。
8、 電機的制動力矩作為定值標注于銘牌上，不允許隨意改變影響制動力矩的彈簧。
六、電動機的安裝及使用
1、 開箱前應檢查包裝箱是否完整無損，有無受潮浸蝕的跡象。
2、 拆除包裝箱后，清除電機表面污物及防銹物。注意檢查電機銘牌、數據是否符合 要求。
3、 仔細檢查電機在貯運過程中有無變形和損壞，緊固件是否松動或脫落。有離合器 的制動電機轉動離合器手柄脫離制動，用手轉動電機軸是否轉動自如，有無摩擦 機械雜音，然后松開手柄，恢復制動。無離合器的制動電機的機械檢查，只有在 檢測常態絕緣電阻后，通電檢查。
4、 對電機作絕緣電阻檢測，用500M11表測量電機繞組對機殼及繞組相互問絕緣電阻, 在常態下應不低于0.5M11。否則，應對定子繞組進行干燥處理，干燥處理的溫度 不允許超過120丈.
5、 配上所需轉動部件，安裝好電機，應妥善牢固接地以保證安全。
6、 按照銘牌上規定接法（Y接法），更換電源相序可改變電動機轉向。
7、 當電動機檢查完畢，通電空載運行一段時間后，斷電檢查各機械連接部分有無松 動，軸承有無過熱，及任何不正常現象和聲響；制動器能否完全脫開，否則要作 相應調整和修復。
8、 空載運行制動良好時，應磨合制動表面，即反復起動、制動100次以上，以吻合制 動環表面。
9、 長時期停用的電機應按上述方法檢查。
七、電動機的維護、處理
1、 電機使用環境應保持清潔干燥。
2、 長時期使用后，如發現有制動環磨損或制動彈簧失效，可根據電機銘牌標注的型號規 格到本廠就近的本廠銷售點咨詢購買。
3、 當軸承磨損嚴重時，電機運行時震動及噪聲將明顯增大，檢查軸承的徑向游隙到下列 數值時，即應換軸承。
| 軸承內徑mm | 20 ?30 | 30-50 | 50 ?80 |
| 極限磨損游隙mm | 0.1 | 0.15 | 0.2 |
電動機的軸承規格見下表：
| 機座號 | 電機功率 | 軸承規格 | |||
| J1 | 100 | 180101Z1 | 180201Z1 | 8103 | 180201 |
| 200S9 | |||||
| 200S1 | |||||
| 300 | |||||
| 400 | |||||
| J2 ~ J4 | 500 | 180204Z1 | 180104Z1 | 8106 | 180201 |
| 750 | |||||
| 800 | |||||
| 1100 | |||||
| J4A | 1500 | 180305Z1 | 180205Z-1 | 8106 | 180201 |
| 1500 | |||||
| J5 | 2200 | 180305Z-I | 180205Z-1 | 8207 | 180201 |
| 300 | |||||
| J5 | 3700 | 180206Z-1 | 180106Z-1 | 8207 | 180201 |
| 5500 | |||||
八、可能會發生的一般故障及消除方法
電動機空載時不能起動?
原因：K饋電線斷電
2、 定子三相中一相斷電
3、 電源電壓低
4、 制動器沒有動作
解決辦法：
1、 檢查饋電線間的電壓
2、 檢查保險和各相電源
3、 檢查電壓值
4、 檢查彈簧和軸孔是否卡住
電動機有載時不能起動？
原因：
1、 定子繞組匝間短路
2、 過載
解決辦法：
1、 檢查各相電阻和各相 電源
2、 檢查電動機負載電流
電動機過熱
原因：
1、 電機定子繞組匝間短路
2、 電源電壓過高、過低
3、 電機過載
4、 制動器動作遲緩
解決辦法：
1、 檢查定子繞組
2、 檢查電源電壓
3、 檢查電機負載電流
4、 檢查彈簧和軸孔是否靈活
保險絲熔斷
原因：
1、 兩相間短路
2、 負載過重
3、 電壓低
解決辦法：
1、 修理繞組
2、 減輕負載
3、 升高電壓
絕緣電阻低或擊穿
原因：
1、 相地短路
2、 絕緣老化或損傷
3、 不清潔
4、 繞組或接線板受潮
5、 電機過熱
解決辦法：
1、 修理繞組
2、 檢查絕緣
3、 用干燥的壓縮空氣吃 凈內部
4、 拆開烘干或處理后再 用
5、 拆開檢查，防止繼續 發熱
電動機震動較大和響聲較大？
原因：
1、 軸孔間隙過大
2、 裝配不妥
3、 軸承損壞或不良
4、 轉子不平衡
5、 氣隙不均勻或過小，致使定子 與轉子表面摩擦
解決辦法：
1、 檢查軸孔的尺寸
2、 檢查裝配情況，并進 行調整
3、 更換軸承
4、 檢查
5、 檢查有關尺寸和位置 公差調整氣隙
制動失靈
原因：
1、 制動環磨損較大
2、 彈簧失效
3、 摩擦面不清潔
解決辦法：
1、 更換制動環
2、 調整彈簧
3、 清理摩擦面
