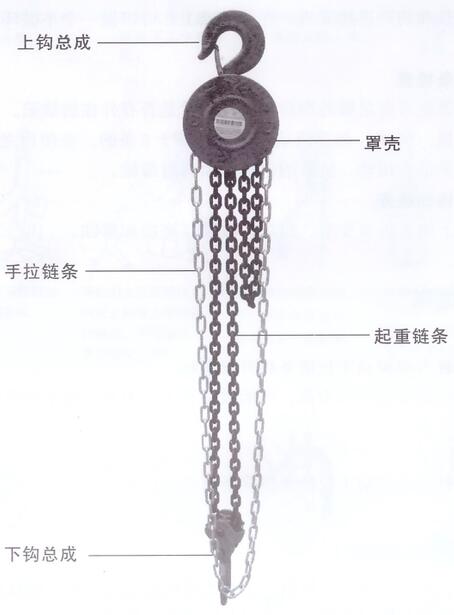

產品介紹：
在一開始使用前所有用戶必須認真閱讀這份操作說明。這份操作說明能夠使用戶熟悉此產品，并且使此產品在被使用時發揮它的很大的作用
本手冊包含了如何安全、正確、經濟的使用此機器。按照此使用說明能幫助用戶避免產品損壞，降低維修成本，使產品更加耐用及延長設備的使用壽命。
此操作說明和事故防范規則除了適用于本手拉葫蘆、同樣是安全和專*工作必須遵循的法則。
正確的操作：
1、有關本產品負荷能力的指示是本產品工作時的載荷，不能超過極限工作載荷;
2、當人員處在危險區域時，不得使用此設備；
3、當設備提起貨物時.不允許人員從下面通過;
4、在貨物被提起后，不能長時間放置在空中；
5、貨物只能在完好地放在起重設備上之后才可以開始移動.所有人 要遠離危險區域。
6、操作者必須確保重物按要求被吊在此起重設備上.確保自己或者他人不被葫蘆.鏈條或重物傷害。
7、使用此手拉葫蘆的周圍環境溫度范圍應該在-10°C到正50°C之內。
如果需要在極端的工作壞境內使用此機器應該向供應商咨詢。
注意：在周圍環境低于0°C時剎車應該進行冰凍檢測。
本手拉葫蘆所指定應用范圍的 或地區.必須嚴格按照本事故防范守則/安全規則操作.
為了能正確的使用本產品.不但使用時要按照本手冊的操作規則. 檢測和維修也必須依照有關規定。一旦發現缺陷，應立刻停止使用。
不正確的操作

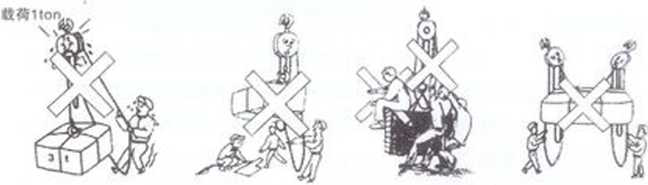

不要超過手拉葫蘆的額定負荷。 嚴禁人員在起吊重物下工作過行走。 不能使用此設備來運輸人員。 禁止用兩臺及以上葫蘆同時吊一重物。

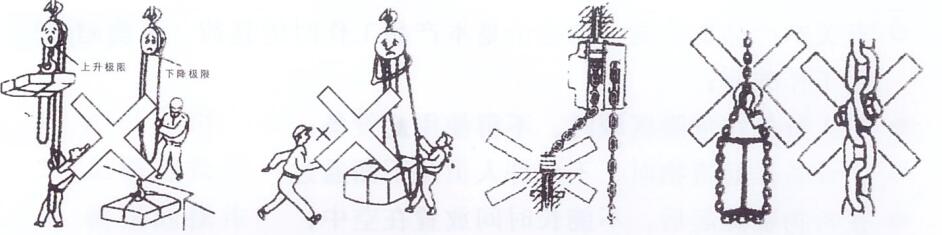

重物的升降不能超過上、 手拉力大于正常拉力時應立即停止使用 避免側拉或橫向牽引，例如在 不能用螺絲，螺絲刀或其他設備，使起重鏈條打結
下行程極限。 進行檢查，不可猛拉，更不能增人硬拉。 罩殼或者下鉤的一側載物。 或縮短，不要使用修補過的鏈條，起重鏈不能捆扎。

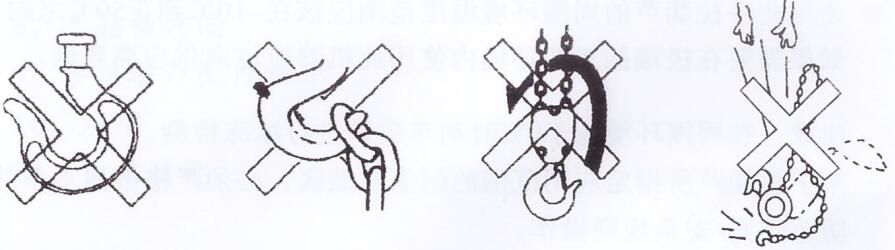

手拉葫蘆的頂部的鉤子和底部鉤子 不要把貨物放在下吊鉤的尖部，這同 起重鏈條行數大于等于2條的， 不能將葫蘆扔在地上，應該是把它輕輕地放在
的安全門閂不能移除。 樣適用于上吊鉤。 鏈條不能扭轉。 地上。
一開始操作前的檢測
每個機器在一開始使用前必須由專人來檢測。檢測設備的功能及外觀. 確保設備在運輸和存儲過程中沒有受到任何損壞.此項檢測應該由廠 家或供貨商的代理或者用戶自己的受過專*訓練的人員進行。
檢 測
在使用之前檢驗設備的每一個部位是否有缺陷.此外檢測剎車.并且確定鏈條和葫蘆連接妥當，在此基礎上.可以做一個小循環的起降測試。
起重鏈條檢查
檢查鏈條是否有足夠的潤滑油，并且看是否有外在的缺陷.變形.破 裂.磨損，腐蝕。起重鏈條行數大于等于2條的，在使用之前必須要檢查鏈條是否扭轉，鏈條的包口必須背對滑輪。
上下吊鉤的檢查
檢查上下鉤是否有變形.損壞，破裂.磨損和腐蝕。
操作說明
提升
沿順時針方向拉動手拉鏈條將升起重物。
重物必須放在鉤子的中部.不能放在鉤子的尖部.這個冋樣適用于上鉤。
降下
沿逆時針方向拉動手拉鏈條將降下重物。
過載保護（可選裝）
過載保護在出廠前已經預制，當超過預制的過載限制，即載荷的1.2 倍時，保護裝置即被激活.這時手拉鏈條將被鎖住，提升就這樣被阻止了，只可以下降。
維 護
為了保證手拉葫蘆安全使用，必須有專人做定期檢查。檢查可以是每年一次，假如有不利的條件表明則需要更短的時間去檢査。檢査起重設備的組件是否損壞，磨損.腐濁或者一些非常規的損壞.所有的安全裝置要徹底地和有效地檢查，剎車和額定載荷必須要做起重測試，有必要的應該拆開葫蘆，檢查足否有磨損件.修理可以由專*，并且有原裝宇雕產品零部件的車問來做。

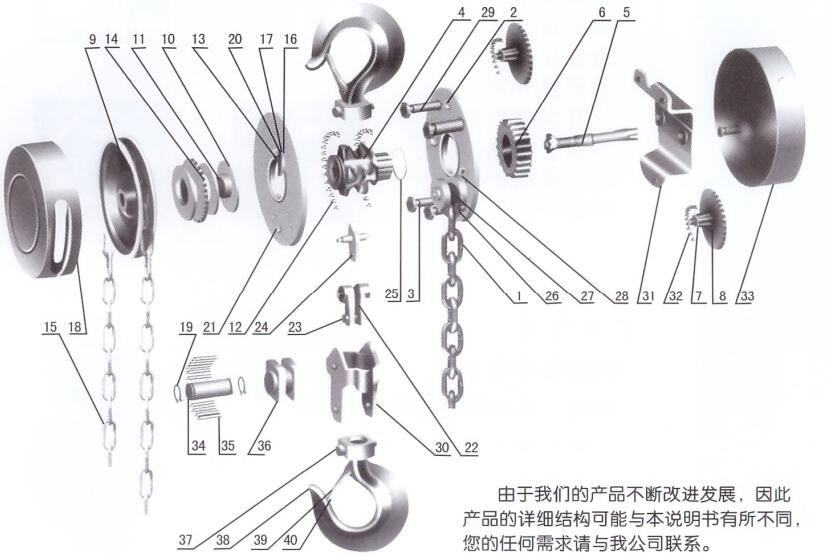

產品分解圖及零件目錄
< >
| 1.起重鏈 | 11.摩擦片 | 21.左墻板 | 31.外墻板 |
| 2.右墻板 | 12.滾柱 | 22.吊鏈板 | 32.滾柱 |
| 3.支撐桿甲 | 13、軸承外圈 | 23.吊銷 | 33.罩殼 |
| 4.起重鏈輪 | 14.棘輪 | 24.擋板 | 34.游輪軸 |
| 5.5齒長軸 | 15.手鏈輪 | 25.彈性擋圈 | 35.滾針 |
| 6.花鍵孔齒輪 | 16.棘爪彈簧 | 26.插銷 | 36.游輪 |
| 7.4齒短軸 | 17.棘爪 | 27.導輪 | 37.吊鉤梁 |
| 8.片齒輪 | 18.手鏈輪罩殼 | 28.鋼套 | 38.吊鉤 |
| 9.手鏈輪 | 19.彈性擋圈 | 29.支撐桿乙 | 39.卡索板 |
| 10.制動器座 | 20.棘爪銷 | 30.下鉤架 | 40.雙彈簧 |
應用范圍
①礦區
②在油氣平臺
③造船場所
④運輸.森林地帶橋梁建筑等
⑤適合在任何地方進行提升和下降，
以及大型機器和設備提升和加固時
受限制的時候 更便于使用此機器。
技術特征
•80級起重鏈條
•鍛造，熱處理的起重上下鉤。
•雙棘爪制動系統
•無石棉剎車
•動載實驗是額載荷的1.25倍
•小破斷載荷是額定載荷的4倍
•2000次的全程測試
