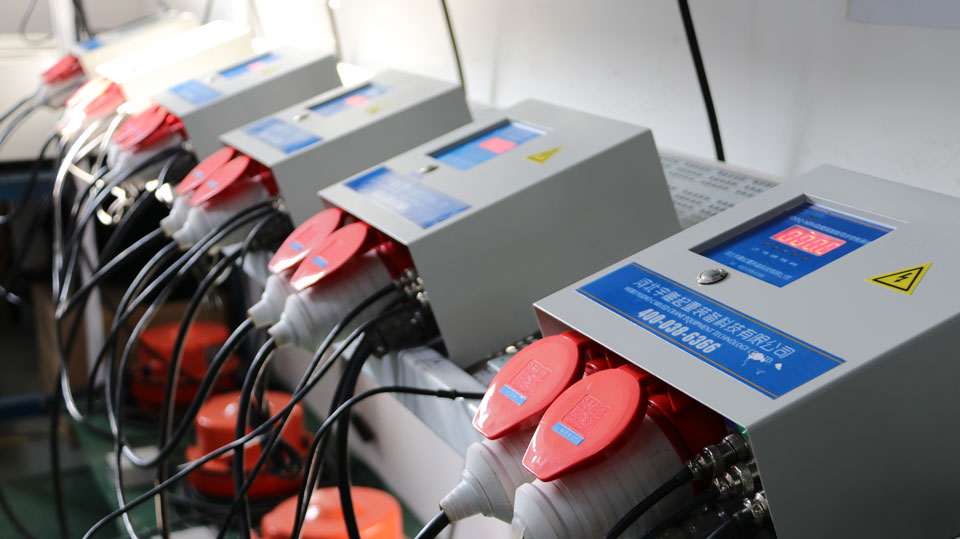

分控箱主控箱給分控箱提供380V動力電，主控箱通過一條485通訊總線和分控聯系在一起，分控箱接收主控箱命令執行相應動作，實現爬架的升降。分控箱由分控板，接觸器（正反轉兩個接觸器，兩個接觸器具有互鎖功能），變壓器、數碼管顯示等組成，分控箱功能如下：
1系統電源控制380V動力電（三相四線）接入正轉和反轉接觸器，分控板控制兩個接觸器的閉合、斷開（接觸器有互鎖功能，不會同時閉合導致短路）從而控制電葫蘆正轉（爬架上升）和反轉（爬架下降）；變壓器將AC220交流電變?yōu)锳C12V交流電給分控板供電；
2收發控制命令分控板通過485總線接收主控命令，根據主控命令控制電葫蘆正反轉；同時將分控重力傳感器數據和工作狀態實時反饋給主控；
3顯示重力數據分控箱數碼管顯示器可以實時顯示傳感器數據；
