用途
HSH系列環鏈手板葫蘆是—種高效率多用途的手動起重機械.廣泛地應用于造船、電力、運輸、建筑、礦山、郵電等部門的設備安裝、物品起吊、機件牽引等。尤其在狹小的工作場所、野外、高空作業和各種不同角度的牽拉更具有獨特的優越性。
特點
HSH系列環鏈手板葫蘆主要機件選用優質鋼材制造在設計與使用性能上具有以下特點：
1、 安全可靠，經久耐用。
2、 性能好，維修簡便。
3、 體積小、重量輕、攜帶方便。
4、 手板力小、效率高。
5、 結構先進、外形美觀。
使用規則
1、嚴禁超載使用
2、 嚴禁用人力以外的其它動力操作。
3、 在使用前須確認機件完好無損，傳動部分及起重鏈條潤滑良好，空轉情況正常。
4、起重前檢查上、下吊鉤是否鉤牢，嚴禁重物吊在吊鉤尖端等的錯誤操作、起重鏈條不得有錯扭的環鏈，以確保安全。
5、操作時如發現手板力大于正常扳力時。要立即停止使用，進行檢查。
a、重物是否與其它物件牽連。
b、 葫蘆機件有無損壞。
c、 重物是否超出了葫蘆的額定載荷。
性能參數表
| 型號 Model | HSH | HSH 1 | HSH 1.6 | HSH 2 | HSH 3 | IISH 6 | |
|
額定載荷 噸 Reted Capacity ton Reted Capacity | 0.75 | 1 | 1.6 | 2 | 3 | ||
| 起重高度 米 Lift m | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 試驗載荷 噸 Testload ton | 1.125 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | |
| 兩鉤間小距離位 毫米 Min,distance between hooks:h mm | 320 | 320 | 360 | 365 | 470 | 565 | |
| 滿載時的手板力 公斤力 Puli on lever to lift full load kgt | 21 | 23 | 24 | 30 | 32 | 34 | |
|
起重鏈行數 No.of load chain falls | 1 | 1 | 1 | t | 1 | 2 | |
|
起重鏈條圓鋼直徑 豪米 Diameter of load chain mm | 6 | 6 | 8 | 8 | to | 10 | |
|
毫米 手柄長度D Lenght of lever handle:D mm | 280 | 280 | 410 | 410 | 410 | 41C | |
|
主要尺寸 Dimensions | A | 156 | 156 | 176 | 176 | 202 | 202 |
| B | 94 | 94 | 103 | 103 | 112 | n'2 | |
| C | 132 | 132 | 162 | 162 | tas | 230 | |
| D | 35 | ae | 42 | 45 | 50 | 65 | |
| E | 21 | 21 | 26 | 26 | 32 | 42 | |
|
裝箱尺寸（長×寬×高） 毫米 Packing measurement(L×W×H) mm | 42x22x19 | 42x22x19 | 57x24x21 | 57x24x21 | 63x27x23 | 63x27x23 | |
|
凈重 公斤 Net weight kg | 7.5 | 8 | 11 | 11.5 | 24 | 27 | |
|
裝箱毛重 公斤 Gross weight kg | 11.5 | 11.5 | 15.5 | 1S.5 | 29 | 32 | |
|
起重高度每增加1米應增加的重量 公斤 Extra weight per meter of extralit kg | 1.7 | 1.7 | 2.3 | 2.3 | 2.7 | 5.3 | |
注：除列表外，在6米以內各起重高度，均可定貨。
Remarks:In addition to the standard lift,we accept indent orders up to 6m lift.

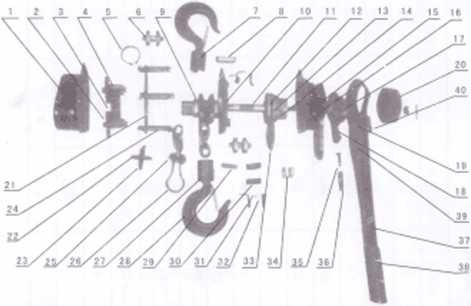

HSH型系列手板葫蘆備件明細目錄
| 1.外墻板 | 11.長軸齒輪 | 21.右墻板 | 31.棘爪彈簧 |
| 2.片齒輪 | 12.制動器坐 | 22.擋板銷 | 32.棘爪 |
| 3.花鍵齒輪 | 13.摩擦片 | 23.擋板 | 33.棘輪 |
| 4.短軸齒輪 | 14.制動螺母 | 24.支撐桿 | 34.制動彈簧 |
| 5.軸用擋圈 | 15.棘輪罩殼 | 25.起重鏈條 | 35.頂桿 |
| 6.導輪 | 16.扳手內扳 | 26.鏈尾環 | 36.換向彈簧 |
| 7.上構架 | 17.換向棘輪 | 27.下鉤架 | 37.手柄 |
| 8.上鉤軸 | 18.換向棘爪 | 28.吊鉤 | 38.扳手套 |
| 9.起重鏈輪 | 19.撥塊軸 | 29.下吊銷 | 39.彈簧座 |
| 10.左墻板 | 20.手輪 | 30.擋圈 | 40.撥塊 |
