YDDQ-NBM-TS1型智能爬架控制系統具有功能性強、穩定性高、安全性好、簡單易學、維護方便等特點。
分控箱
主控箱給分控箱提供380V動力電，主控箱通過一條485通訊總線和分控聯系在一起，分控箱接收主控箱命令執行相應動作，實現爬架的升降。分控箱由分控板，接觸器（正反轉兩個接觸器，兩個接觸器具有互鎖功能），變壓器、數碼管顯示等組成，結構框圖如圖5所示，分控箱功能如下：

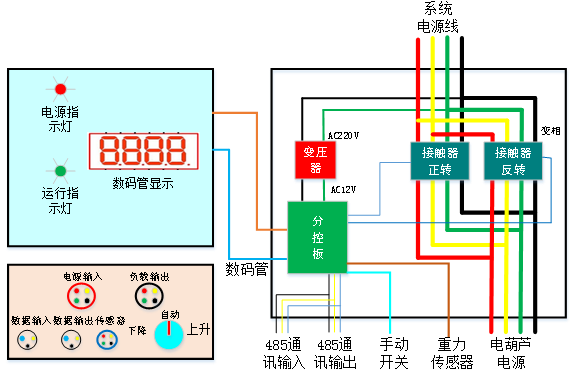

圖5分控箱面板和內部組成框圖1、系統電源控制
380V動力電（三相四線）接入正轉和反轉接觸器，分控板控制兩個接觸器的閉合、斷開（接觸器有互鎖功能，不會同時閉合導致短路）從而控制電葫蘆正轉（爬架上升）和反轉（爬架下降）；變壓器將AC220交流電變?yōu)锳C12V交流電給分控板供電；
2、收發控制命令
分控板通過485總線接收主控命令，根據主控命令控制電葫蘆正反轉；同時將分控重力傳感器數據和工作狀態實時反饋給主控；
3、顯示重力數據
分控箱數碼管顯示器可以實時顯示傳感器數據；
4、分機故障報警
當分控箱報警時，分控箱數碼管閃爍，蜂鳴器報警，同時將報警信息發送給主機，主機收到報警信息后，會停止所有機位運行，發出報警信號；
5、手動單點升降
手動開關打到上升則電葫蘆正轉（爬架提升），手動開關打到下降則電葫蘆反轉（爬架下降），從而實現單點升降；手動開關打到自動，則分控接收主控命令。
